แผงสะพาน Bailey ประเภท HD200 ได้รับการออกแบบมาเป็นส่วนประกอบสำคัญสำหรับการถ่ายโอนโหลดแบบขยายและสร้างเฟรมรับน้ำหนักหลัก เมื่อเปรียบเทียบกับประเภท 321 ความยาวและความกว้างของแผง Bailey จะเพิ่มขึ้นเพื่...

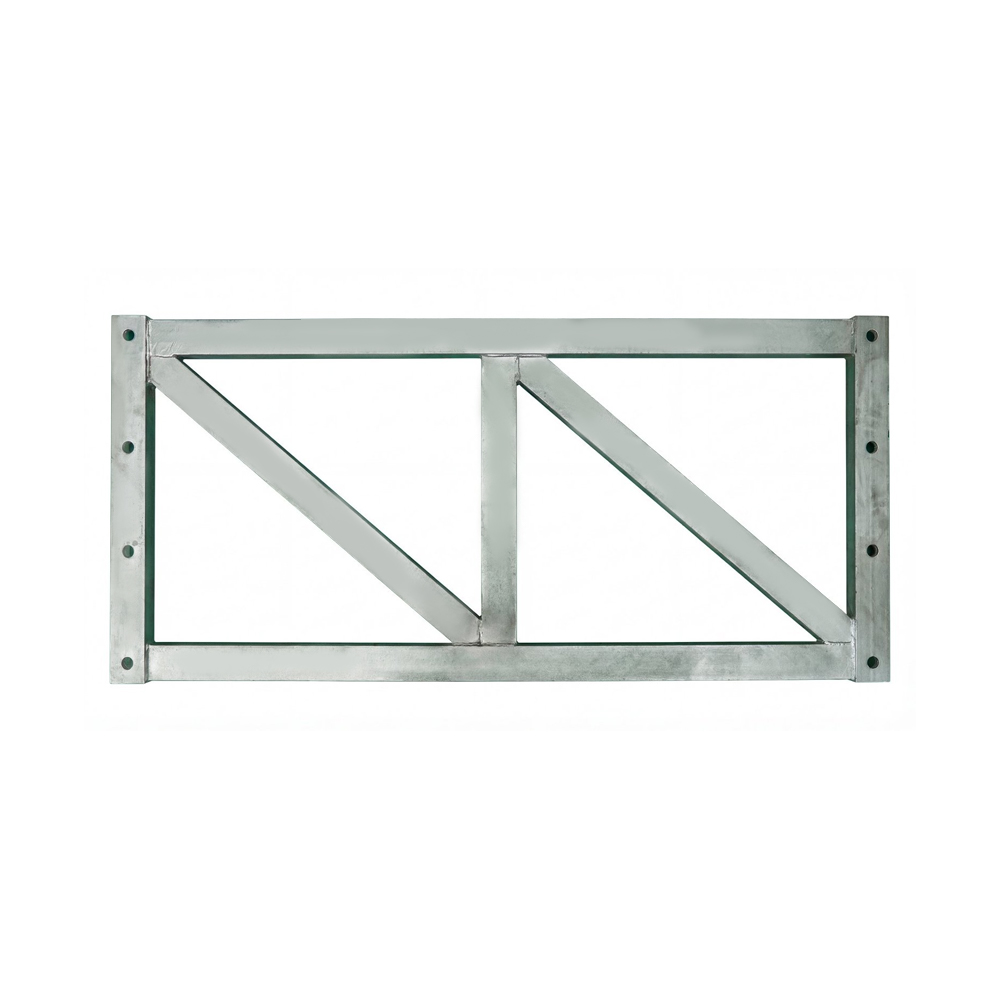

ดูรายละเอียดโครงรองรับแนวตั้ง Type HD200 สำหรับสะพาน Bailey เป็นส่วนประกอบรับน้ำหนักแนวตั้งหลักของสะพานเหล็กสำเร็จรูป HD200 และระบบโครงถักสำหรับงานหนัก หน้าที่หลักของมันคือการถ่ายโอนโหลดในแนวตั้งและป้องกันการพลิกคว่ำของโครงสร้างและการเสียรูปในแนวตั้ง ด้วยการทำงานร่วมกับโครงรองรับแนวนอนและคอร์ดเสริมความแข็งแกร่ง ระบบจะสร้างระบบสามมิติที่เสถียร โดยถ่ายโอนภาระหนัก (เช่น การจราจรบนสะพานและภาระในการก่อสร้าง) ไปยังฐานรากอย่างสม่ำเสมอ เหมาะสำหรับสถานการณ์ทางวิศวกรรมที่มีช่วงกว้าง (9.144-60.96 ม.) และโหลดสูง (คลาส HS25 ขึ้นไป) ผลิตภัณฑ์มีข้อมูลจำเพาะสองแบบ ได้แก่ รุ่น 730 และรุ่น 480 ซึ่งตรงกับระยะห่างที่สอดคล้องกันของโครงถัก HD200 มีการใช้กันอย่างแพร่หลายในวิศวกรรมสะพาน ระบบสนับสนุนแบบหล่อขนาดใหญ่ และการปฏิบัติการกู้ภัยฉุกเฉิน เป็นส่วนประกอบหลักในการแก้ปัญหาทางวิศวกรรม เช่น อัตราส่วนความสูงต่อความกว้างมากเกินไป และความสามารถในการรับน้ำหนักของฐานรากไม่เพียงพอ ทำให้เกิดวงปิดรับแรงแบกที่สมบูรณ์พร้อมคอร์ดเสริมความแข็งแกร่งและเฟรมรองรับแนวนอนของระบบเดียวกัน ทำให้มั่นใจถึงเสถียรภาพของโครงสร้างโดยรวม
| ขนาดภายนอก 1 (รุ่น 730) | 1774*820*50มม |
| ขนาดภายนอก 1 (รุ่น 480) | 1774*570*50มม |
| ขนาดระยะกึ่งกลาง | 1694*(250 230 250)มม |
| วัสดุ | Q355B |
